产品概述:

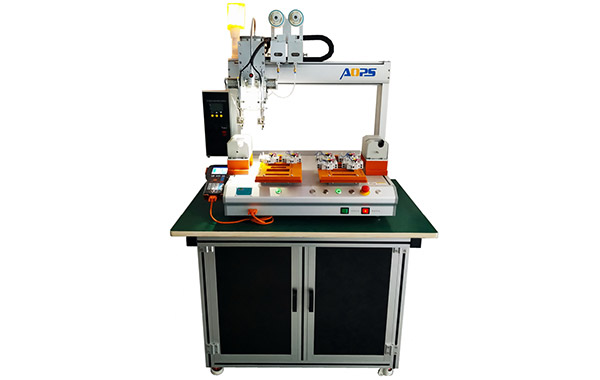

本品是量身定做的低成本、高浓缩、高效率、多轴联动的智能双平台双烙铁焊锡机器人。主要用于电子制造业,主要针对回流焊、波峰焊等生产设备很难达到的工艺制程以及焊锡加工,特别适用于混装电路板、热敏感元器件、SM下后端工序中敏感器件的焊接,广泛用于PCB焊线,充电器插头焊接、连接器焊接、DC端子加锡、LED灯、遥控器单板组件焊接、等所有DIP焊接领域。自动焊锡机器人代替人工焊接,提高工作效率,改善焊接质量。
产品特点:
1 、灵活多样的焊接方式,具有点焊、拖焊、弧焊、斜焊、抖焊等功能。
2 、图示化教导盒,轻松路径的设定的矩阵复制、偏移修正、校正点设定;
3 、使用自动电刷清洗,保证焊锡加工质量与延长烙铁咀使用寿命;
4 、多轴联动机械手,全部采用精密步进马达驱动及先进的运动控制算法,
提升运动定位精度和重复精度;
5 、设备可存储数99个加工文件,可对不同99款产品进行焊锡加工;
6 、破锡效果好,送锡准确,焊锡时无爆锡现象;
7、 有锡线断锡、卡线停机报警功能,有效预防不良,保证焊接品质。
8 、独立照明辅助灯,可视化工作指示灯,独立声光报警系统。
使用自动焊锡机的趋势分析
项目 | 产品型号 AOPS-H4412(平台式) | |
行程 | AOPS-H53312 | AOPS-H54412 |
X | 500MM | 500MM |
Y1、Y2 | 300MM | 400MM |
Z | 100MM | 100MM |
烙铁/供锡器 | 双烙铁/双供锡系统 | 双烙铁/双供锡系统 |
整体尺寸 | 840*600*810mm | 900*720*810mm |
运转速度 | 5-800mm/S(可设置) | |
重复精度 | ±0.02mm(可设置) | |
负载/工作负载 | 10kg | |
电机/驱动及形式 | 步进电机/伺服电机/同步带 | |
电源 | 220V/50HZ | |
额定功率 | MAX:900W | |
总重量 | 76KG左右 | |
编程界面 | 示教盒 | |
运动方式 | 点、直线、圆、弧、不规则图形 | |
程序容量/程序文件 | 程序文件≤99(可以导出存放在电脑内)/程序点位≤999 | |
温控功率 | 双系统独立控制200W(300W、400W可选)/50-500℃ | |
送锡方式 | 破锡及多段送锡 | |
锡丝范围 | 0.8-2.0mm | |
温控精度 | ±3℃(室温,空气相对静止) | |
精美工作台(选配) | 长:1000*宽:700*高:830mm(专用工作台,可以根据需求定制) |
